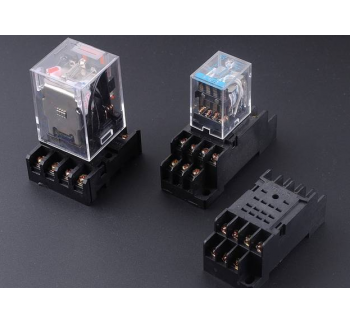

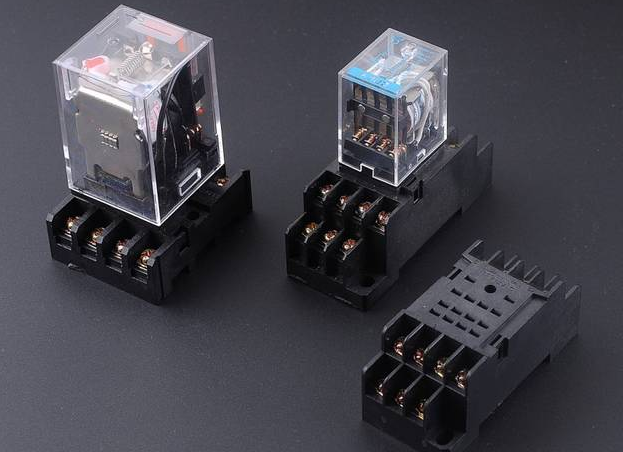

电磁继电器是一种电子控制器件,它具有控制系统(又称输入回路)和被控制系统(又称输出回路),通常应用于自动控制电路中。它实际上是用较小的电流、较低的电压去控制较大电流、较高的电压的一种 “自动开关”,在电路中起着自动调节、安全保护、转换电路等作用。
其主要部件包括电磁铁、衔铁、弹簧、动触点和静触点等:
电磁铁:由绝缘材料包裹的导线绕制而成,当线圈通电时会产生磁场。
衔铁:通常由铁材料制成,用于增强线圈产生的磁场,以便更好地吸引触点。
弹簧:用于控制触点的开合,在线圈断电时帮助触点恢复到原来的位置。
触点:是继电器的开关部分,用于控制电路的通断,通常分为常开触点和常闭触点两种类型。常开触点在继电器未通电时是断开的,通电后闭合;常闭触点在继电器未通电时是闭合的,通电后断开。触点由导电材料如铜或银制成,以确保良好的导电性能。
电磁继电器的工作原理基于电磁感应和磁力作用。当继电器的线圈通电时,电流产生磁场,磁场作用于铁芯,使铁芯受到磁力作用,从而改变触点的位置,决定电路的通断。
继电器的主要产品技术参数包括但不限于以下几点:
1. 额定工作电压:指继电器正常工作时线圈所需要的电压,常见的有3.3V、5V、9V、12V、24V等。
2. 线圈电阻:指继电器中线圈的电阻值,可以通过万用表直接测量。
3. 最大吸合电流和最小释放电流:分别指继电器能够产生的最大吸合力所对应的电流值和释放时所需要的最小电流值。
4. 触点切换电压和电流:指继电器触点切换时所能承受的最大电压和电流值。
5. 动作时间:包括吸合时间和释放时间,即继电器从开始加电压到触点切换所需要的时间和从撤消电压到触点复位所需要的时间。
6. 触点接触电阻:指继电器触点接触时的电阻值,一般来说越小越好。
7. 绝缘电阻:指继电器线圈与触点之间的电阻值,一般来说越大越好。
8. 寿命:包括机械寿命和电寿命,机械寿命指继电器可以承受的电气操作次数,电寿命指在正常操作状态下可以承受的电气负载次数。
9. 极化电压:指继电器中磁路所用材料的磁滞回线面积,可以通过调整线圈匝数来改变极化电压。
10. 灵敏度:指继电器在整定值下动作所需的最小功率或安匝数。
11. 热稳定性:指继电器在高温条件下工作的稳定性,要求在高温条件下工作一段时间后,继电器的性能不能有明显变化。
12. 工作温度范围:指继电器能够正常工作的温度范围,宽工作温度范围可以增加继电器的适用性。
13. 尺寸和重量:包括继电器的外形尺寸、安装尺寸以及继电器本身的重量,这些参数影响继电器的安装和布线以及搬运和安装的便利性。
